电源滤波器装反了会怎么样

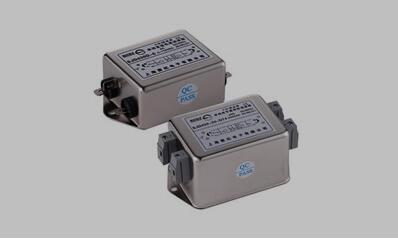

  此电源滤波器指用于抑制电源线CE传导干扰的EMI电源滤波器。在使用中,装反会怎么样?

  大部分电源滤波器的输入输出外外形基本是对称且不区分L和N(及相序),标签上会印有“输入(LINE)、输出(LOAD)等字样,一般情况下不会出现装反的情况。但万一装反了,会出现什么问题?

  下面对滤波器几种常用情况做分析:

  1.可以反装,对性能没有影响

  此时要求滤波器电路图结构完全对称,正装反装对性能均无影响。一般滤波器会在规格书中标称电路图,需查看电路的对称性。(无需考虑电阻)

  输入和输出需完全对称,可以查看规格书并咨询生产厂家。


  2.可以反装,但性能受影响

  很明显,此种滤波器输入、输出电容接法是非对称的,存在明显差异。如果反接,滤波器的效果无法保证,原先可以通过的测试,现在可能就通不过了。

  3.完全不可以,会导致滤波器损坏

  此种情况主要是因为整个系统内部存在较大的高频共模电流,滤波器需要给共模电流提供回流通道。正常情况下,滤波器后级共模电容刚好可以给系统提供共模电流有效回路,确保流过共模磁环的共模电流较少。如果反接,那么,大量的高频共模电流会通过磁环后再通过电容形成回路,此时磁环中会有较大的高频共模电流通过,会对磁环产生感应加热效应。如果频率较高且电流较大,磁环发热量会比较大,滤波器非正常升温过快就会失去效能并可能导致烧毁。这种情况主要出现在变频和伺服驱动的长电缆应用中。当然,即便是在常规应用中,性能也会受到较大影响。

  共模电流峰值大约15A,频率大约4.5KHz. 此时使用,ui=2200锰锌铁氧体磁环套在电缆线上,运行15分钟后温度达到50度(室温25度),明显高于正常温升。

  在某些情况下,特别是在测试时,会出现正常安装传导测试不能通过,反装后测试可以通过的情况。此时,使用者务必确认是否存在过大的共模电流,因为CE测试整个过程就数分钟,可能不能完全反应潜在的问题。在驱动应用和长电缆应用中,需特别留意。

  总结:

  滤波器不应当装反,完全对称的情况比较少。一旦出现反装,轻则影响性能,严重的会导致滤波器烧坏。
