EMI电源滤波器的几种端接方式

  EMI电源滤波器为了和相关的设备连接都设有输入、输出端子,由于相关设备有不同情况的需要,所以有几种可供选择的端子,它们是:引线式、插针式、焊片式、螺栓式、栅栏式、贴片式、铜排式和插座式等还可以定做特殊的连接方式。

  它们分别适用的场合一般为:

  引线式:用户在使用时,可以直接利用滤波器提供的导出引线和相关设备连接,所以方便用户使用,如果滤波器提供的导出引线长度不够,可在定货合同中提出。

  插针式:是为印刷电路板设计的专用EMI电源滤波器,可直接插件于PCB板上,所以一般体积较小。


  EMI电源滤波器的几种端接方式

  焊片式:材质为黄铜镀镍,它的外形、厚薄可和一种专用的接线夹相配,所以EMI电源滤波器一旦固定好后,便可与事先准备好的、带接线夹的导线快速插入连接。因此比较适合规模生产。

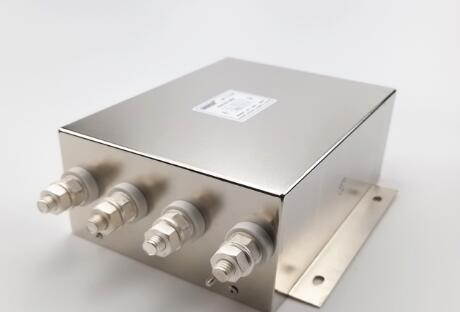

  螺栓式:由于连接比较牢固可靠,所以比较适合用于、在运动状态下工作的设备,如军事装备、车载、船舰等。同时随着螺栓截面的增大、所能承载的工作电流也随之增大,有很宽的工作电流范围,特别是特大电流的EMI电源滤波器。

  栅栏式:与螺栓式类似、连接也比较牢固可靠;也随着螺丝截面的增大、而增大承载的工作电流,目前能承载的最大工作电流为100A左右。其大的特点是由于它的栅栏结构,可在栅栏结构上按装安全保护盖,以防止工作人员在工作过程中因不慎误触端子而触电。

  贴片市:众所周知,贴片型元器件是伴随集成电路的出现而产生的,不言而喻是个微小型的元器件,当然贴片型EMI电源滤波器也不会例外,可以这么说,对于性能比较全的EMI电源滤波器,目前尚处于发展阶段。我公司目前也只限于≤6A的直流EMI电源滤波器。

  铜排市:材质为紫铜排,方便大电流的连接,安全可靠。

  插座式:国际标准IEC950插座,体积小安装方便。
