EMI滤波器的适应原理

  EMI滤波器的适应原理

  电源滤波器中常用的滤波电路有无源滤波和有源滤波。无源滤波的主要形式有电容滤波器、电感滤波器和复合滤波器(包括倒L型、LC滤波器、LCπ型滤波器和RCπ型滤波器等。)。有源滤波器的主要形式是有源RC滤波器,也称为电子滤波器。DC电流中脉动分量的大小用脉动系数s来表示,该值越大,滤波效果越差。

  脉动系数(S) =输出电压交流分量的基波最大值/输出电压的DC分量

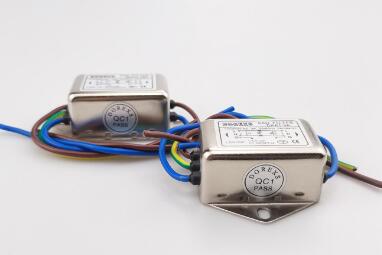

  EMI滤波器的适应原理

  具体工作原理如下:交流电经二极管整流后,方向单一,但电流仍在不断变化。这种脉动DC一般不直接用于无线电电源。因此,有必要将脉动的DC转换成平滑的DC波,这就是滤波。换句话说,滤波的任务是尽可能地减少整流输出电压的波动分量,并将其转换成几乎恒定的DC电源。


  根据电源端口的电磁干扰特性,EMI滤波器可以无衰减地向电源传输交流电。这不仅大大降低了交流传输的EMI噪声,还有效抑制了电源产生的EMI噪声,防止它们进入交流电网干扰其他电子设备。

  这是一种适用于交流和DC电源的无源网络结构,具有双向抑制功能。将其插在交流电网和电源之间,相当于在交流电网的EMI噪声和电源之间加了一道阻隔屏障,即双向噪声抑制,因此被广泛应用于各种电子产品中。EMI滤波器

  针对电源终端电磁干扰的特点,设计了电磁干扰滤波器。它通常是由电感、电容、电阻或铁氧体器件组成的选择性双端网络。根据工作原理,它被称为反射滤光片。它在滤波器阻带中提供高串联阻抗和低并联阻抗,这导致它与噪声源的阻抗和负载阻抗严重不匹配,从而将不需要的频率分量转移回噪声源。
