滤波器常用形式的优缺点

  滤波器结构形式常用的是三种:emi滤波器

  a.巴特沃思滤波器:特点是通带内放大倍数平整,通带内,随着频率的变化,滤波器放大倍数基本维持不变;但缺点是通带向截止段的过渡段,过渡的较为平缓。意思是说,敌人和朋友的界限不是很清楚,有一部分朋友也在干着敌人的事情,有一部分敌人也在帮我们,对这一部分是杀掉还是留在组织里,让人很纠结。如果有用频率和干扰频率离得很近,这种滤波器的作用就很有问题。


  b.切比雪夫滤波器:它可以很好的解决巴特*思过渡带平缓的缺点,在这种形式的滤波器中,过渡带很陡峭,即使有用频率和干扰频率很近,因为过渡带很陡峭,所以其截止频率点前后两个频段放大倍数的差别很大,非友即敌,很好区分,是朋友就没干过对不起我们的事,是敌人的就没干过对我们好的事,所以朋友拉入组织优厚待遇,是敌人则干净利落的消灭之。高山之侧必有深谷,一个优点必然伴随着一个缺点,切比雪夫滤波器的缺点是在通带率的末端部分,放大倍数会有较强的波动,即在通带内,随着频率的变化,放大倍数虽然比滤除频段大了很多,但对通带内的频率,其放大倍数并不是保持稳定不变的,就是说,朋友们的情绪并不稳定,也不是所有朋友都一如既往的付出帮助。

  c.贝塞尔滤波器:此种滤波器不是很通用,用的较专,因为它的特性是相位线性。前两种关注的是放大倍数,但如果对语音信号,比如歌曲,通带内放大倍数虽然没有变化,但其旋律却不再悠扬。因为相位的变化导致歌曲的呕呀啁咤难为听。此时,贝塞尔滤波器将会发生其作用。?

  至于选择哪种滤波器电路结构形式,电路工程师未必去做深入研究,但须知道自己想要的特性,并提供给滤波器厂家,由他们帮您做选择。?

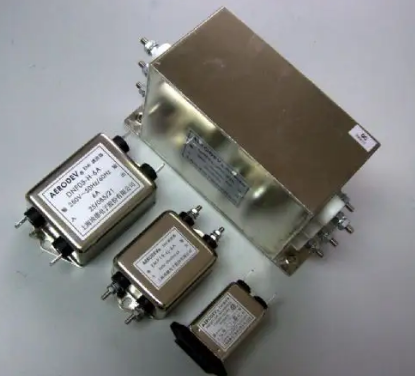

  现在的电源滤波器都是低通滤波器,通过的都是工频50Hz或60Hz,这是有用频率,其他的全是无用的了,所以用截止频率在1KHz以上的就绰绰有余,因此,盲人骑瞎马似的随便选滤波器,很多时候也没出问题。所以对电源滤波器的选取在工艺、安规上就要多关注了。但在有特定输出或输入的场合,电源滤波器的选择就要谨慎了。比如医疗手术时的电刀产品,其工作频率是500KHz,它本身会对网电源造成干扰,所以电刀的对外传导干*需要抑制;同时,与电刀共用电源的设备也要警惕,其500KHz也可能会对您产生干扰。
