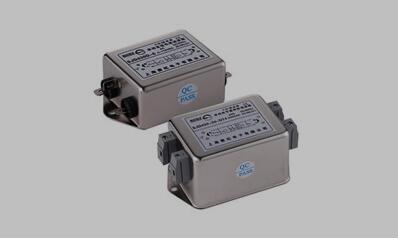

结合滤波器怎么装

  结合滤波器的输入和输出分别在机箱的两侧,直接安装在上,使接触阻抗小,并且利用机箱的将滤波器的输入端和输出端隔离开,防止高频时的耦合。滤波器与机箱面板之间好安装电磁密封衬垫(在有些应用中,电磁密封衬垫是必须的,否则接触缝隙会产生泄漏)。

  使用这种安装方式时,滤波器的滤波效果主要取决于滤波器本身的性能,当滤波器本身的性能较差(主要指高频性能),不值得用这种安装方式(因为并不能提高滤波器的滤波效果)。

  军用设备中经常使用这种安装方式,否则可能不能满足辐射发射的限制结合滤波器。

  民用设备,虽然的要求较松,但是,有些场合对射频泄漏的限制很严格(例如与高灵敏度接收机一起工作的设备),也要采用这种安装方式。


  TEMPEST设备毫无例外地采用这种滤波方式,因为在这个应用场合,需要滤波的有效频率达到1GHz。这里使用的滤波器内用做共模滤波电容,并有良好的内部隔离措施。 许多产品为了降低成本,将滤波器直接安装在线路板上。这种方法从直接成本上看有些好处,但是,实际的费效比并不高。因为会直接感应到上的任何一个部位,使滤波器失效。因此,这种方式往往仅适合于干扰频率很低的场合。

  如果设备使用了这种滤波方式(有些电源上就安装了),一种补救措施是:在电源线入口处安装一只,这个滤波器可以仅对共模干扰有抑制作用。因为,空间感应到导线的上的干扰电压都是共模形式。电路可以有一个、两只共模滤波电容构成。如果用,可以获得非常理想的滤波效果。但要注意,这里的共模电容容量与原来的相加,可能导致漏电流超标结合滤波器。

  结合滤波器说明:这种将滤波器分成线路板上和端口处两部分的方法具有很高的费效比,在对成本控制很严,而对干扰抑制要求较高的场合,可以考虑这个方法。
