滤波器的选择和使用

  有能力处理信号的装置都可以称为滤波器。在现代通信设备和各种控制系统中,滤波器得到了广泛的应用。

  在所有的电子元件中,滤波器是应用较为广泛,技术也是比较复杂的。滤波器的质量直接决定着产品的质量,因此滤波器的研究和生产一直受到各国的重视。

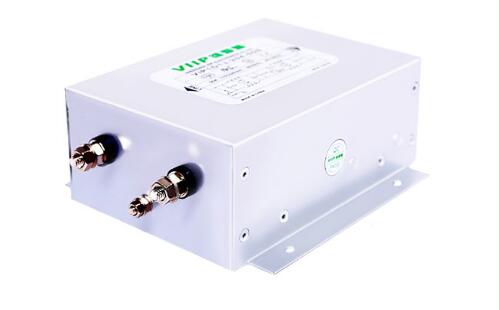

  1. 如何选择电源线干扰滤波器?

  有客户认为EMI滤波器的插入损耗越高越好,滤波器网络级数越多越好。其实这不是选择滤波器的正确方式。另外,过滤网级数越多,价格越贵,体积和重量越大。事实上,选择和评估电力线滤波器的方法是将其安装在设备上进行测试。与上述滤波器一样,性能在很大程度上取决于设备的负载阻抗。不能仅从阻抗(50ω)插入损耗数据推导出来。


  它是滤波器元件阻抗和设备阻抗的复函数,其量值和相位在频率范围内变化。在设备上进行不同性能水平的传导辐射控制(FCC,VDE)和滤波器选择试验所需的灵敏度控制。

  2. 是否所有的滤波器网络都具有相同的电路和元件值?

  所有具有相同电路和元件值的滤波器网络都具有不同的性能。元件值是在某一频率(通常为1KHz)下指定和测量的,滤波器的性能是在整个频率范围内需要的,而不仅仅是在测量元件时的频率。

  元件的结构形式及接入滤波器的方法对滤波器的性能非常重要。

  3.安装对滤波器的性能重要吗?

  安装及接线对滤波器的性能分析影响较大。电源线滤波器就是尽可能安装在一个设备的电源线输入端。

  滤波器是高频数据信号的障碍,其作用我们决不能因离散电容耦合系统电源可以输入线与电源输出线或受保护设备的任何其它导体而失效。

  安装电源滤波器时,应注意以下事项:

  1)电源滤波器的外壳与设备之间要有良好的电气连接。不要在绝缘板或喷漆表面上安装滤波器。把它安装在金属外壳上。避免使用较长的接地线,因为这会大大增加接地电感和电阻,从

  而严重降低滤波器的共模抑制性能。更好的方法是使用金属螺丝和弹簧垫圈,将滤波器的金属屏蔽牢外壳牢牢固定在系统电源入口处的机壳上,或者用铜编麻花接地带与地点相连。

  2)捆绑设备电缆时,禁止将滤波器的输入输出电缆捆绑在一起。这加剧了滤波器输入和输出之间的电磁耦合,严重破坏了滤波器抑制电磁干扰信号的能力。

  3)不要将滤波器安装在设备屏蔽的内部。因为我们这样,设备内部控制电路及元件上的EMI信号会因辐射在滤波器的端引线上生成EMI信号而直接耦合到设备外面去,使设备屏蔽丧失对

  内部管理电路和元件之间产生的EMI辐射的抑制。

  4)建议采用设备原有屏蔽,有效隔离滤波器的输入输出,将它的输入输出之间可能存在的电磁耦合控制在较低限度。
