电源滤波器的正确安装方式及详细步骤介绍

  电源滤波器怎么装?跟着一起来了解下电源滤波器的正确安装方式及详细步骤介绍。

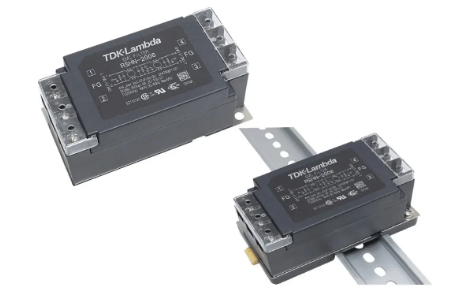

  电源滤波器的输入和输出分别在机箱的两侧,直接安装在上,使接触阻抗小,并且利用机箱的将电源滤波器的输入端和输出端隔离开,防止高频时的耦合。电源滤波器与机箱面板之间建议安装电磁密封衬垫(在有些应用中,电磁密封衬垫是必须的,否则接触缝隙会产生泄漏)。使用这种安装方式时,电源滤波器的滤波效果主要取决于滤波器本身的性能,当电源滤波器本身的性能较差(主要指高频性能),不值得用这种安装方式(因为并不能提高电源滤波器的滤波效果)。但是,军用设备中经常使用这种安装方式,否则可能不能满足辐射发射的限制。民用电源滤波器设备虽然的要求较松,但是,有些场合对射频泄漏的限制很严格(例如与高灵敏度接收机一起工作的设备),也要采用这种安装方式。


  TEMPEST设备毫无例外地采用这种滤波方式,因为在这个应用场合,需要滤波的有效频率达到1GHz。这里使用的电源滤波器内用做共模滤波电容,并有良好的内部隔离措施。许多产品为了降低成本,将电源滤波器直接安装在线路板上。这种方法从直接成本上看有些好处,但是,实际的费效比并不高。因为会直接感应到上的任何一个部位,使电源滤波器失效。因此,这种方式往往仅适合于干扰频率很低的场合。如果设备使用了这种滤波方式(有些电源上就安装了),一种补救措施是:在电源线入口处安装一只,这个电源滤波器可以仅对共模干扰有抑制作用。因为,空间感应到导线的上的干扰电压都是共模形式。电路可以有一个、两只共模滤波电容构成。如果用,可以获得非常理想的滤波效果。但要注意,这里的共模电容容量与原来的相加,可能导致漏电流超标。
