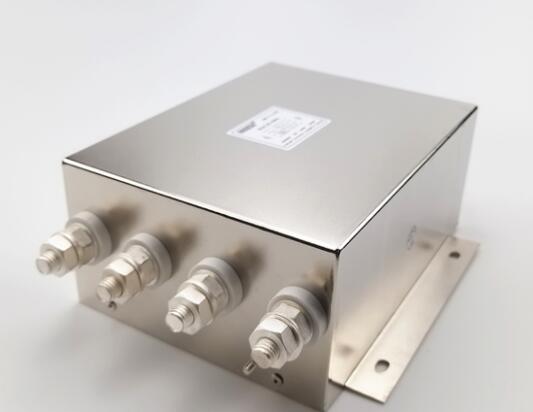

变频器专用滤波器插入损耗知识

  变频器专用滤波器插入损耗知识

  1、 共模损耗与差模损耗

  变频器专用滤波器的插入损耗包括共模(表示为CM)插入损耗和差模(表示为DM)插入损耗。


  2、影响插入损耗的因素

  影响变频器专用滤波器插入损耗的因素包括阻抗搭配和安装。实际应用中,变频器专用滤波器输入和输出端的阻抗已不是测得的50Ω,所以它对干扰信号的衰减,不会等于产品标准或说明书中的给出的插入损耗。如果选用变频器专用滤波器的网络结构和参数合理,加上安装得当,则有可能实现优于标准中的规定的插入损耗。反之,如果网络搭配和参数的选择不当,安装又有问题,则有可能得不到好的应用效果,反而会得到相反的效果。

  3、插入损耗定义

  插入损耗是变频器专用滤波器重要的技术参数之一,设计人员和工程应用人员考虑的中心问题就是,在保证滤波器安全、环境、机械和可靠性能满足有关标准要求的前提下,实现尽可能高的插入损耗。
