EMI滤波器如何安装

  EMI滤波器用来做什么的,有什么用?

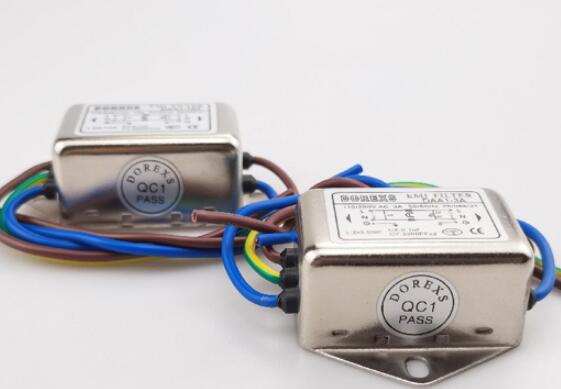

  电源EMI滤波器,又称为电磁干扰滤波器、电网滤波器、电网噪声滤波器等等,或统称为EMI滤波器。

  电源EMI滤波器,是一种低通滤波器,把直流、50Hz或400Hz的电源功率毫无衰减地传输到设备上,大大衰减经电源传入的EMI信号,保护设备免受其害;同时,又能有效地控制设备本身产生的EMI信号,防止它进入电网,污染电磁环境,危害其他设备。


  电源EMI滤波器是帮助电磁设备和系统满足有关电磁兼容性标准,如IEC、FCC、VDE、MIL-STD-461、GB9254和GB6833等电磁兼容标准,不可缺少的器件。

  电源EMI滤波器如何安装:

  一般来说,在电子设备或系统内安装电源EMI滤波器时要注意的是,在捆扎设备电缆时,千万不能把滤波器(电源)端和(负载)端的电线捆扎在一起, 因为这无疑加剧了滤波器输入输出端之间的电磁耦合。严重破坏了滤波器和设备屏蔽对EMI 信号的抑制能力。

  另外,要求滤波器的外壳与系统地之间有良好的电气连接,也就是说,要处理好滤波器的接地。最好不要把滤波器安装在塑料板上和其他绝缘物体上,亦不要安装在金属托架上。要尽量避免使用长接地线。因为过长的接地线意味着大大增加接地电感和电阻,它会严重破坏滤波器的共模抑制能力。

  较好方法是,用金属螺钉与星形弹簧垫圈把Satons滤波器的屏蔽牢牢地固定在设备电源入口处的机壳上。
