电快速瞬变脉冲群抗扰度试验

电快速瞬变脉冲群抗扰度试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、控制端口、信号端口和接地端口的试验。试验要点是瞬变的高幅值、短上升时间、高重复率和低能量。

本试验是为了验证电气和电子设备对于诸如来自切换瞬态过程(切断感性负载、继电器触点弹跳等)的各类型瞬变骚扰的抗扰度。

GB/T17626.4涉及电气和电子设备对重复性电快速瞬变的抗扰度要求和试验方法,此外,还规定试验等级的范围,确认了试验程序。目的是为评估电气和电子设备的电源端口、信号、控制和接地端口在受到电快速瞬变(脉冲群)干扰时的性能确定一个共同的能再现评定依据。


1、试验等级


开路输出试验电压和脉冲的重复频率
等级在供电电源端口,保护接地(PE)在I/O(输入/输出)信号、数据和控制端口

电压峰值/


kV

重复频率/


kHz

电压峰值/


kV

重复频率/


kHz

10.55或者1000.255或者100
215或者1000.55或者100
325或者10015或者100
445或者10025或者100
×
特定特定特定特定


2、测试方法

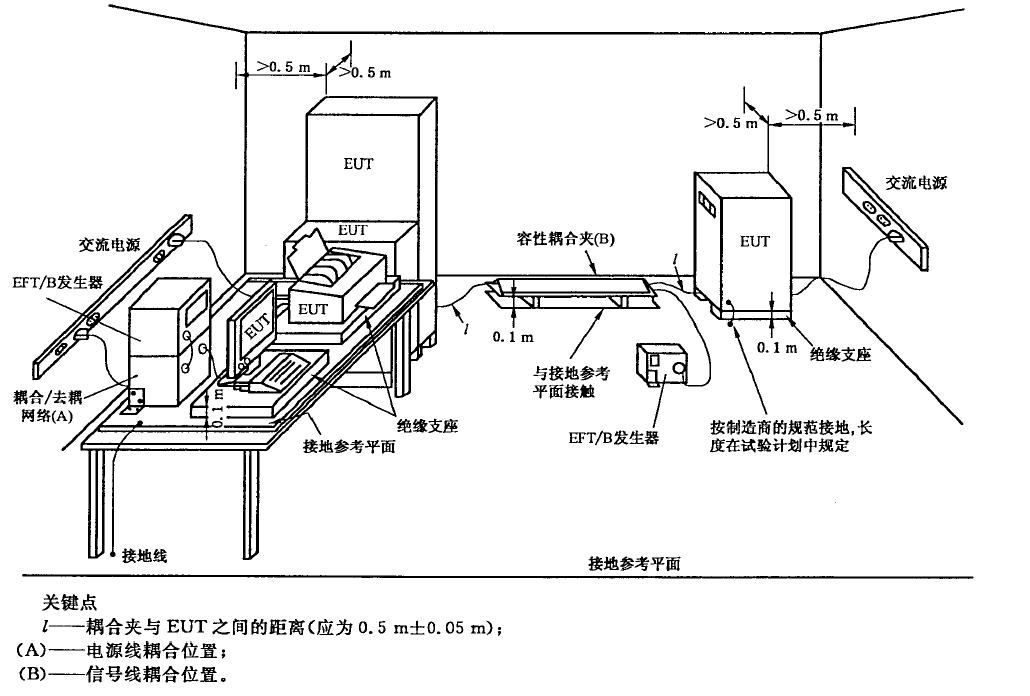

电快速瞬变脉冲群测试试验配置示意图


3、试验判定


试验结果应依据受试设备的功能丧失或性能降级进行分类。相关的性能水平由设备的制造商或试验的需求方确定,或由产品的制造方和购买方双方协商同意。建议按照如下要求分类:


A) 在制造商、委托方或采购方规定的限值内性能正常;


B) 功能或性能暂时丧失或降低,但在骚扰停止后能自行恢复,不需要操作者干预;


C) 功能或性能暂时丧失或降低,但需要操作者干预才能自行恢复;


D) 因设备硬件或软件损坏,或数据丢失而造成不能恢复的功能丧失或性能降低。
