EMI电源滤波器的安装要注意哪些

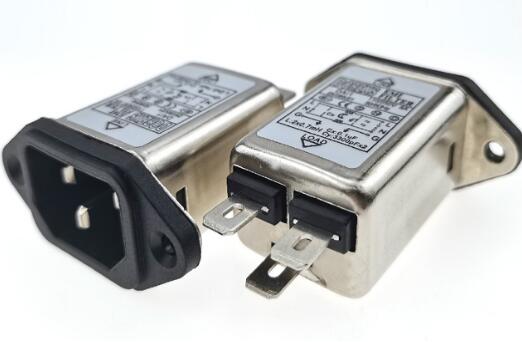

  电源滤波器又称“电源EMI滤波器”或者“EMI电源滤波器”,这是一种由电容、电感和电阻组成的滤波器,是滤波器的一种。它的作用是:对特定频率的频点或该频点以外的频率进行有效滤除,得到所需要的有效信号。

  它是一种无源双向网络,一端是电源,另一端是负载,因此是一种阻抗适配网络,主要是针对电源端口电磁骚扰的特点而设计,电源滤波器一般都设计为低通式,作为电子产品,工作的可靠性是它重要的特点,由于电磁噪声存在使得电子产品受到其他设备的干扰导致工作异常。对于任何电源线上高频传导骚扰信号,都可以用差模干扰信号和共模干扰信号来描述。差模干扰在两传输导线之间流动,属于对称性干扰;共模干扰在传输导线与地之间传输,属于非对称性干扰。


  EMI电源滤波器的安装过程中,应该注意以下问题:

  1、EMI电源滤波器金属壳与机箱壳必须保证良好面接触,并将接地线接好;

  2、EMI电源滤波器输入线、输出线必须拉开距离,切忌并行,以免降低滤波器效能;

  3、EMI电源滤波器连接线以选用双绞线为佳,它可有效消除部分高频干扰信号。
