电源滤波器有哪几种常见的连接方式

  电源滤波器的原理就是一种——阻抗失配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大,对电磁干扰的衰减就越有效。

  很多人认为电源线滤波器的作用是使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求,电源线滤波器对抑制设备产生较强的辐射干扰方面也很重要。

  电源滤波器为了和相关的设备连接都设有输入、输出端子,由于相关设备有不同情况的需要,所以有几种可供选择的端子,它们是:引线式、插针式、焊片式、螺栓式、栅栏式、贴片式、铜排式和插座式等还可以定做特殊的连接方式。

  它们分别适用的场合一般为:

  插座式:国际标准IEC950插座,体积小安装方便。

  引线式:用户在使用时,可以直接利用滤波器提供的导出引线和相关设备连接,所以方便用户使用,如果滤波器提供的导出引线长度不够,可在定货合同中提出。

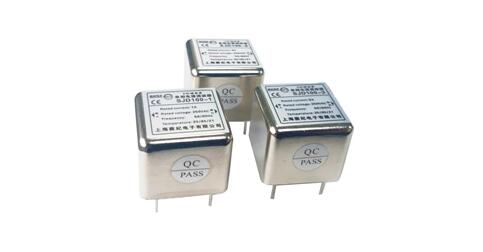

  插针式:是为印刷电路板设计的专用EMI电源滤波器,可直接插件于PCB板上,所以一般体积较小。


  焊片式:材质为黄铜镀镍,它的外形、厚薄可和一种专用的接线夹相配,所以EMI电源滤波器一旦固定好后,便可与事先准备好的、带接线夹的导线快速插入连接。因此比较适合规模生产。

  螺栓式:由于连接比较牢固可靠,所以比较适合用于、在运动状态下工作的设备,如军事装备、车载、船舰等。同时随着螺栓截面的增大、所能承载的工作电流也随之增大,有很宽的工作电流范围,特别是特大电流的EMI电源滤波器。

  栅栏式:与螺栓式类似、连接也比较牢固可靠;也随着螺丝截面的增大、而增大承载的工作电流,目前能承载的大工作电流为100A左右。其大的特点是由于它的栅栏结构,可在栅栏结构上按装安全保护盖,以防止工作人员在工作过程中因不慎误触端子而触电。

  贴片式:众所周知,贴片型元器件是伴随集成电路的出现而产生的,不言而喻是个微小型的元器件,当然贴片型EMI电源滤波器也不会例外,可以这么说,对于性能比较全面的EMI电源滤波器,目前尚处于发展阶段。我公司目前也只限于≤6A的直流EMI电源滤波器。

  铜排式:材质为紫铜排,方便大电流的连接,安全可靠。
